מנוע סרוו בעל הספק גבוה
video

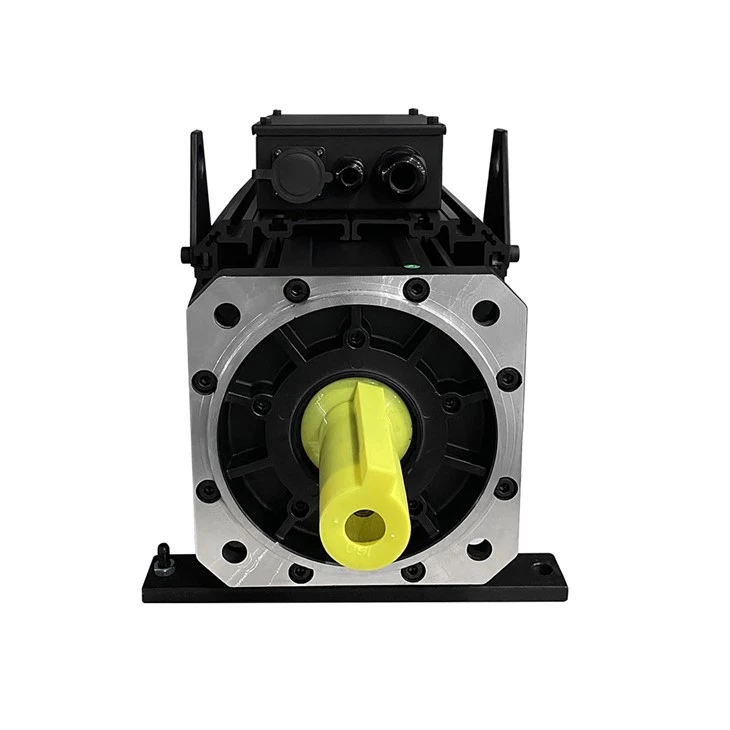

מנוע סרוו בעל הספק גבוה

מנוע סרוו סינכרוני מגנט קבוע בעל ביצועים גבוהים 380V בעל 7.1~40.8kw דגמים שונים, מומנט 45~230N.m. ישנם 180 ו-250 אוגנים של המנוע. מנועי סרוו יכולים להוסיף פרוטוקולים של ethercat או Modbus או CANOPEN.
שלח החקירה
הצגת המוצר

מאפיינים:



  • יציבות אולטרה: השתמש בחומרי מגנט קבוע של אדמה נדירה עם ביצועים גבוהים ומוצר אנרגיה מגנטית גבוהה.



  • חיים ארוכים, רעש נמוך: מעטפת המנוע מעוצבת עם חריצי אוויר, מה שמגדיל את אזור פיזור החום ומאריך את חיי המנוע.



  • דיוק גבוה ותגובה גבוהה: המנוע מאמץ מקודד ברזולוציה גבוהה, כך שדיוק המנוע יכול להגיע ליותר מ-0.036 מעלות, אשר עונה על הדרישות של בקרה דיוק גבוהה. ויכול לתמוך במקודד מוחלט של 17bit /23bit (131,072 שורות / 8388,608 קווים) לשיפור דיוק המיקום ודיוק הריצה במהירות נמוכה. (כפי שמוצג באיור 1 מימין)



  • יציבות סופר: המנוע משתמש בחומר מגנט קבוע של אדמה נדירה עם ביצועים גבוהים ואנרגיה מגנטית גבוהה, ועמידות בטמפרטורה גבוהה, כדי להבטיח את פעולתו היציבה של המנוע;
  • דיוק גבוה: בשל השימוש בשליטה כפולה בלולאה סגורה של זרימה ולחץ, ניתן להתאים במהירות את מהירות המנוע והמומנט, כדי להשיג שליטה רציפה ומדויקת על הזרימה והלחץ של משאבת השמן, מה שמשפר מאוד יכולת החזרה של מכונת יציקת המות.
  • יעילות גבוהה: ניתן להשתמש ביכולת העומס המיידי של המנוע ומשאבת השמן כדי לשפר את ביצועי התגובה הדינמית של המערכת, כדי לדחוס את זמן מחזור האוויר, זמן אחסון האנרגיה ועליית לחץ מהירה.
  • חיסכון באנרגיה: ניתן לספק כוח הידראולי בהתאם לדרישות תהליך הייצור, והשפעת החיסכון באנרגיה ברורה, ושיעור החיסכון בחשמל יכול להגיע ל-20%-30%



מאפיינים טכניים מוטוריים:


מבנה: סגור לחלוטין, קירור עצמי;
רטט: 5G;
שיטת התקנה: התקנת אוגן;
גובה: גובה 1000;
מערכת עבודה: S1 רציפה;
טמפרטורת עבודה: 0-40 מעלות (ללא הקפאה);
דרגת בידוד: דרגת B/F;
לחות עבודה: 20% ~ 80% (ללא עיבוי);
בידוד עמיד במתח: AC1500V, 1 דקה;
התנגדות בידוד: DC500V, מעל 50ΜΩ;
שיטת הגנה: קירור עצמי סגור לחלוטין IP 65 (למעט חלק חדירת הפיר);



כלל שם:



ZE 18 15 19 57 L 3
קוד מוצר קוד אוגן RPMCode כוח מדורג מדורג NM סוג מקודד רמת מתח
  קוד פרטים קוד פרטים קוד פרטים קוד פרטים קוד פרטים קוד פרטים
  18 180 15 1500 7.1 7.1 קילוואט 45 45N.M R שנאי רוטרי 2 220v
  25 250 10.2 10.2KW 65 65N.M B לא אינקרמנטלי 3 380V
      13.2 13.2KW 84 84N.M   פוטואלקטרי 17 ביט
יחיד ערך מוחלט
לפנות
      17 17KW 108 108N.M L ערך אבסולוטי של 23 ביטפוטואקטרי יחיד
לפנות
      20.4 20.4KW 130 130N.M N אין מקודד
      24.5 24.5KW 156 156N.M
      28.3 28.3KW 180 180N.M
      32.2 32.2KW 205 205N.M
      36 36KW 230 230N.M
      17 1700 8 8KW 45 45N.M
      11.5 11.5KW 65 65N.M
      15 15KW 84 84N.M
      18.7 18.7KW 105 105N.M
      23 23KW 129 129N.M
      27.8 27.8KW 156 156N.M
      31.3 31.3KW 176 176NM
      36.5 36.5KW 205 205N.M
      20 2000 9.4 9.4KW 45 45N.M
      13.6 13.6KW 65 65N.M
      17.4 17.4KW 82 82N.M
      21.8 21.8KW 104 104N.M
      26.8 26.8KW 128 128N.M
      32.5 32.5KW 155 155N.M
      36.4 36.4KW 174 174N.M
      40.8 40.8KW 195 195N.M



דגם ומפרט של מנוע סרוו מסדרת ZE18



מוצר
סִדרָה		 מדורג
כּוֹחַ
(KW)		 מדורג
מְהִירוּת
(סל"ד)		 מדורג
עֲנָק
(NM)		 מדורג
מתח
(V)		 מדורג
נוֹכְחִי
(A)		 Freouency
(HZ)		 דֶלְפֵּק
אלקטרומוטיב
כּוֹחַ
(V/**סל"ד)		 מקסימום
מְהִירוּת
(סל"ד)		 מקסימום
עֲנָק
(N.m)		 מקסימום
נוֹכְחִי
(A)		 אינרציה של הרוטור
קגמ2 10-3		 קַו
הִתנַגְדוּת
(Ω)		 קַו
אינדוקנטיות
Ld
(mH)		 קַו
אינדוקנטיות
Lq
(mH
1802 7.1 1500 45 380 13.6 100 312 2200 88 28 62 1.531 10.5 20.7
8 1700 45 380 15.1 113.3 318 2500 89 33 1.272 9.21 18.73
9.4 2000 45 380 16.6 133.33 332 2600 88 34.5 0.981 6.72 13.26
1802.5 10.2 1500 65 380 19.1 100 321 2200 104 32.5 73 1.098 9.32 18.32
11.5 1700 65 380 21.3 113.3 321 2500 104 37.5 0.917 7.72 15.21
13.6 2000 65 380 24.8 133.33 327 2600 104 44.5 0.623 5.43 10.73
1803 13.2 1500 84 380 24.6 100 327 2200 145 45 87 0.805 7.75 15.33
15 1700 84 380 28.3 113.3 318 2500 147 54 0.608 5.75 11.15
17.4 2000 82 380 31.6 133.33 327 2600 145 62 0.457 4.31 8.65
1804 17 1500 108 380 31.8 100 327 2200 195 63 112 0.533 5.95 11.65
18.7 1700 105 380 35.3 113.3 318 2500 202 74 0.391 4.15 8.3
21.8 2000 104 380 38.3 133.33 332 2600 194 80 0.305 3.45 6.8
1805 20.4 1500 130 380 39.2 100 312 2200 248 83 137 0.358 4.12 8.54
23 1700 129 380 44.8 113.3 309 2500 247 89 0.281 3.11 6.25
26.8 2000 128 380 51.3 133.33 312 2600 248 110 0.205 2.35 4.75
1806 24.5 1500 156 380 44.7 100 327 2200 300 104 160 0.311 3.83 7.56
27.8 1700 156 380 53.3 113.3 318 2500 302 110 0.223 2.85 5.62
32.5 2000 155 380 60.9 133.33 312 2600 310 140 0.161 1.97 4.02
1807 28.3 1500 180 380 52 100 327 2200 360 130 187 0.261 3.35 6.75
31.3 1700 176 380 61.5 113.3 309 2500 370 138 0.181 2.31 4.56
36.4 2000 174 380 66.8 133.33 327 2600 360 154 0.148 1.85 3.75
1808 32.2 1500 205 380 61.8 100 312 2200 420 140 213 0.201 2.55 5.05
36.5 1700 205 380 70 113.3 318 2500 425 157 0.158 2.06 4.12
40.8 2000 195 380 74 133.33 332 2600 400 185 0.131 1.65 3.52
1808.5 36 1500 230 380 73 100 312 2200 420 140 213 0.201 2.55 5.05



שרטוט מתאר מנוע סרוו מסדרת ZE18 וטבלת מידות

product-1523-567

ZE רגיל 1802 1802.5 1803 1804 1805 1806 1807 1808 1808.5
L1(מ"מ) 190 240 240 240 312 312 312 396 396
L2(mm) 334 370 370 406 442 478 514 550 586



דגם ומפרט של מנוע סרוו מסדרת ZE25

מוצר
סִדרָה		 מדורג
כּוֹחַ
(KW)		 מדורג
מְהִירוּת
(סל"ד)		 מדורג
עֲנָק
(NM)		 מדורג
מתח
(V)		 מדורג
נוֹכְחִי
(A)		 Freouency
(HZ)		 דֶלְפֵּק
אלקטרומוטיב
כּוֹחַ
(V/**סל"ד)		 מקסימום
מְהִירוּת
(סל"ד)		 מקסימום
עֲנָק
(N.m)		 מקסימום
נוֹכְחִי
(A)		 אינרציה של הרוטור
קגמ2 10-3		 קַו
הִתנַגְדוּת
(Ω)		 קַו
אינדוקנטיות
Ld
(mH)		 קַו
אינדוקנטיות
Lq
(mH
2502.5 29 1500 185 380 55.5 100 315 2200 290 94 320 0.181 3.62 7.25
32 1700 180 380 61.4 113.3 310 2500 290 110 0.1379 2.77 5.5
36.8 2000 176 380 68.7 133.33 313 2600 290 123 0.1014 2.02 4.02
2503 33.8 1500 215 380 63 100 328 2200 355 118 380 0.158 3.31 6.61
38.8 1700 218 380 74 173.3 318 2500 360 131 0.117 2.35 4.9
43.4 2000 207 380 81.5 133.33 312 2600 365 160 0.0832 1.71 3.41
2503.5 39.2 1500 250 380 73.3 100 328 2200 400 130 440 0.126 2.84 5.68
44 1700 247 380 83.5 113.3 312 2500 410 150 0.0899 1.97 3.95
50.8 2000 243 380 91.6 133.33 328 2600 400 170 0.0708 1.61 3.2
2504 45.9 1500 292 380 87 100 312 2200 500 160 500 0.102 2.11 4.25
50.2 1700 282 380 95 113.3 318 2500 500 187 0.0852 1.65 3.35
58.6 2000 280 380 104 133.33 333 2600 490 205 0.0631 1.45 2.9
2504.5 53.4 1500 340 380 100 100 316 2200 520 170 560 0.0844 2.05 4.1
59.8 1700 336 380 110 113.3 318 2500 520 195 0.0667 1.62 3.24
69.1 2000 330 380 125 133.33 328 2600 520 210 0.0508 1.24 2.5
2505 58.1 1500 370 380 110 100 312 2200 605 200 630 0.0741 1.81 3.62
64.6 1700 363 380 126 113.3 310 2500 605 225 0.0562 1.32 2.65
75.4 2000 360 380 143 133.33 312 2600 605 255 0.0409 1.01 2.02
2505.5 63.6 1500 405 380 115 100 343 2200 590 190 690 0.0774 1.98 3.95
71.2 1700 400 380 128 113.3 314 2500 595 210 0.059 1.5 3
82 2000 392 380 140 133.33 343 2500 595 243 0.0448 1.1 2.08
2506 67.4 1500 429 380 126 100 328 2200 670 220 720 0.0669 1.65 3.3
76 1700 427 380 146 113.3 318 2500 675 255 0.0481 1.11 2.35
88.6 2000 423 380 167 133.33 312 2600 680 300 0.0339 0.83 1.63
2507 77.3 1500 492 380 146 100 328 2200 780 270 815 0.055 1.41 2.85
86.3 1700 485 380 168 113.3 310 2500 790 300 0.0382 1.01 2.02
101 2000 482 380 181 133.33 328 2600 780 338 0.0311 0.77 1.52
2508 85.6 1500 545 380 166 100 312 2200 910 310 905 0.0419 1.13 2.25
96.1 1700 540 380 183 113.3 318 2500 910 343 0.0351 0.91 1.81
111 2000 530 380 203 133.33 333 2600 900 380 0.0269 0.67 1.35



שרטוט מנוע סרוו מסדרת ZE25 וטבלת מידות

product-1553-592

ZE רגיל 2502.5/2503 2503.5/2504 2504.5 2505 2505.5 2506 2507 2508
L1(מ"מ) 322 322 322 322 322 362 402 482
L2(mm) 510 550 590 322 322 670 710 790
φD(mm) 48 48 48 48 60 60 60 60



מנוע סרוו ZE סדרת חיווט שנאי רוטרי





כוח מנוע סרוו
שֶׁקַע		 עופרת מתפתלת U V W
מיקום שקע 1 2 3
שקע מקודד מוביל איתות ref+ ref- חטא+ חטא- COS+ חַסַת עָלִים- ptc+ ptc- kty+ קטי-
מיקום השקע 1 2 3 4 5 6 7 8 9 10
צבע האות אָדוֹם-
לבן		 צהוב-
לבן		 צהוב כְּחוֹל אָדוֹם שָׁחוֹר כְּחוֹל כְּחוֹל צהוב ירוק



מנוע סרוו ZE סדרת קידוד פוטואלקטרי

כוח מנוע סרוו
שֶׁקַע		 עופרת מתפתלת U V W
מיקום השקע 1 2 3
שקע מקודד מוביל איתות +5V 0V A+ A- B+ B- Z+ Z- U+ U- U+ V- W+ W- פ
מיקום השקע 2 3 4 7 4 5 6 9 10 13 11 14 12 15 15
צבע האות אָדוֹם שָׁחוֹר תפוז תפוז-
שָׁחוֹר		 ירוק ירוק-
שָׁחוֹר		 צהוב צהוב
שָׁחוֹר		 חום-
שָׁחוֹר		 חום לבן-
שָׁחוֹר		 לבן אפור-
שָׁחוֹר		 אפור פ



מנוע סרוו ZEseries 17/23-bit מקודדים אבסולוטיים חיווט



כוח מנוע סרוו
שֶׁקַע		 עופרת מתפתלת U V W
מיקום שקע 1 2 3
שקע מקודד מוביל איתות פ 5V GND E+ E- SD+ SD-
מיקום שקע 1 2 3 6 9 12 15
צבע האות / אָדוֹם שָׁחוֹר חום לבן ירוק צהוב





product-910-478



מפרטי כונן סרוו MZ630P



פריט מִפרָט
דגם סוג MZ630PT ***I 3R5 5R4 8R4 012 017 021 026 032 037 045 060 075
זרם פלט מדורג 3.5A 5.4A 8.4A 12A 17A 21A 26A 32A 37A 45A 60A 75A
הַשׁקָפָה A(mm) 49 70 88 130 190
B(mm) 162 193 248 352 447
W(mm) 177 204 215 215 215
H(mm) 174 203 258 368 463
D(mm) 60 92 110 206 224
R(mm) 2.5 2.8 2.8 3.5 3.5
משקל (ק"ג) 1.3 2.7 5.1 8.3 12
כוח קלט תלת פאזי AC380V-440V,-15%~10%,50/60Hz
מידע בסיסי סביבה טֶמפֶּרָטוּרָה
תוֹאַר		 השתמש בסביבה
טֶמפֶּרָטוּרָה		 0~+55 מעלות (הפחת אם טמפרטורת הסביבה היא בין 40 מעלות ל-50 מעלות)
סביבת אחסון
טֶמפֶּרָטוּרָה		 תואר -20-65
לחות השתמש בסביבה
לחות		 20 ~ 85% RH מתחת (ללא עיבוי)
סביבת אחסון
לחות		 20 ~ 85% RH מתחת (ללא עיבוי)
השתמש ושמור
אוויר סביבתי		 מקורה (ללא שמש), ללא גז קורוזיבי, גז דליק, ערפל שמן, אבק
גוֹבַה מתחת ל-1000 מ'
רֶטֶט 5.8m/s2(0.6G) מתחת ל-10-60Hz (לא ניתן להשתמש ברציפות בתדר תהודה)
בידוד עמיד בפני מתח Basic-FG בין AC1500V1min
דרך שליטה כונן גלי סינוס ממיר PWM תלת פאזי
מקודד משוב 1:17 סיביות (לאחר הוספת סוללה, ניתן להשתמש בו כמקודד אבסולוטי רב-סיבובים)
2:23bit (לאחר הוספת סוללה, ניתן להשתמש בו כמקודד אבסולוטי רב-סיבובים)
3: מקודד רוטרי
אות בקרה קֶלֶט 9 כניסות (בידוד Voptocoupler DC24) מתג בהתאם לפונקציית מצב הבקרה
תְפוּקָה מתג 5 יציאות (בידוד Voptocoupler DC24, פלט אספן פתוח) בהתאם לפונקציית מצב הבקרה
אות דופק קֶלֶט 2 כניסות (בידוד אופטו, דיפרנציאל RS-422, פלט אספן פתוח)
תְפוּקָה 4 יציאות (הפרש A/B/Zphase RS-422; פלט אספן פתוח פאזה Z)
Comm.
פוּנקצִיָה		 RS232 עבור תקשורת PC (עבור חיבור "Servostudio")
RS-485 לתקשורת שלט רחוק עליון (1:n)
פחית תקשורת אוטובוס CANOPEN
פונקציית התחדשות נגד רגנרטיבי אופציונלי, נגד רגנרטיבי חיצוני. שימו לב לשינוי פרמטרים פנימיים
דגם בקרה 6 מצבי בקרה: בקרת מהירות, בקרת מיקום, בקרת מומנט, בקרת מומנט/מהירות, בקרת מהירות/מיקום,
בקרת מומנט/מיקום, מומנט/מהירות/מיקום היברידית



פריט מפרטים
פוּנקצִיָה קלט שליטה איפוס אזעקה, מיתוג פעולה פרופורציונלית, הפעלת פונקציה קבועה אפס, נסיעה קדימה אסורה, נסיעה לאחור אסורה, מגבלת מומנט חיצונית לסיבוב קדימה, מגבלת מומנט חיצונית לסיבוב לאחור, תנועה קדימה לאחור, סיבוב קדימה, מתג איפוס קדימה, מתג איפוס לאחור, מתג מוצא, חירום עצירה, הפעלת סרוו, מתג רווח
שליטה בפלט סרוו מוכן, מנוע מסתובב, אות מהירות אפס, מהירות הגיעה, מיקום הגיע, אות התקרבות למיקום, מגבלת מומנט, מגבלת מהירות, פלט בלם, אזהרה, כשל סרוו, קוד אזעקה (3-פלט ספרתי)
בקרת מיקום קלט דופק תדירות דופק פקודה מקסימלית קלט דיפרנציאלי: במהירות גבוהה מקסימום 4Mps, רוחב הדופק לא יכול להיות פחות מ-0.125μs
המהירות הנמוכה המקסימלית היא 500Kpps, ורוחב הדופק לא יכול להיות פחות מ-lμs
אספן פתוח: מקסימום 200Kpps, רוחב הדופק לא יכול להיות פחות מ-2.5μs
צורת אות דופק קלט קלט דיפרנציאלי; אספן פתוח
שיטת אות קלט דופק דופק+כיוון, הפרש פאזה בזווית ישרה (פאזה A+B), דופק CW+CCW
פיקוד חלוקת דופק/כפל
(הגדרת יחס הילוכים אלקטרוני)		 0.1048576
מסנן פקודות מסנן החלקה, מסנן FIR
פלט דופק טופס דופק פלט שלב א', שלב ב': פלט דיפרנציאלי
Zphase: פלט דיפרנציאלי או פלט אספן פתוח
יחס חלוקת תדרים חלוקת תדרים שרירותית
פונקציית דופק פלט דופק מיקום מקודד ופקודת דופק מיקום (ניתן להגדיר)
בקרת מהירות קלט שליטה סרוו ON, איפוס אזעקה, מהירות פקודה לאחור, מהדק מהירות אפס, כניסת בחירת פקודה פנימית 1, כניסת בחירת פקודה פנימית 2, כניסת בחירת פקודה פנימית 3, כניסת בחירת פקודה פנימית 4, כניסת סיבוב חיצוני להגבלת מומנט חיצוני, כניסת סיבוב חיצוני להגבלת מומנט ,עצירת חירום
שליטה בפלט מצב אזעקה, הכנת סרוו, שחרור בלמים, פלט הגבלת מומנט, מהירות פלט מגבלת מהירות הגיעה, מהירות
עקבי, פלט סיבוב מנוע, פלט אות במהירות אפס
בקרת מומנט קלט שליטה סרוו פועל, איפוס אזעקה, הפוך פקודת מומנט, מהדק אפס מהירות
שליטה בפלט מצב אזעקה, הכנת סרוו, שחרור בלמים, הגבלת מומנט, פלט מגבלת מהירות, עצירת חירום
קלט פקודת מומנט (הגדרת ברירת המחדל של היצרן, ניתן להגדיר את הטווח על ידי קוד פונקציה)
פונקציית הגבלת מהירות הגבלת מהירות פנימית חיובית ושליליה P03.27,P03.28
מְשׁוּתָף פונקציית צופה מהירות כן
פונקציית בקרת שיכוך כן
מסנן חריץ אדפטיבי כן
פונקציית התאמה אוטומטית כן
חלוקת תדר פלט מקודד כן
פונקציית תכנון מיקום פנימית כן
התאמה/הגדרת פונקציה השתמש בתוכנת הגדרת המחשב המארח "Servo studio"כדי להתאים
הֲגָנָה מתח יתר, אספקת חשמל חריגה, זרם יתר, עומס יתר, מקודד חריג, מהירות יתר, מוגזמת
סטיית מיקום, פרמטרים חריגים וכו'.



product-1000-1677product-1000-1462



תגיות פופולריות: מנועי סרוו בהספק גבוה, יצרנים, ספקים, מפעלים של מנועי סרוו בסין

אולי גם תרצה

שלח החקירה

whatsapp

skype

דוא

חקירה
